PREMA PCC4330R

PREMA PCC4330R آی‌سی فوتوالکتریک یکپارچه برای سنسورهای نوری و تشخیص دقیق نور
وقتی یک سنسور نوری به دقت و سرعت بالا نیاز دارد
در بسیاری از سیستم‌های اتوماسیون صنعتی، تجهیزات تشخیص موقعیت، پرده‌های نوری ایمنی، سنسورهای بازتابی و سیستم‌های ارتباط نوری، تنها استفاده از یک فوتودیود کافی نیست. این کاربردها به یک ماژول هوشمند نیاز دارند که بتواند نور دریافتی را تقویت، فیلتر و پردازش کند. PREMA PCC4330R دقیقاً برای همین هدف طراحی شده است.

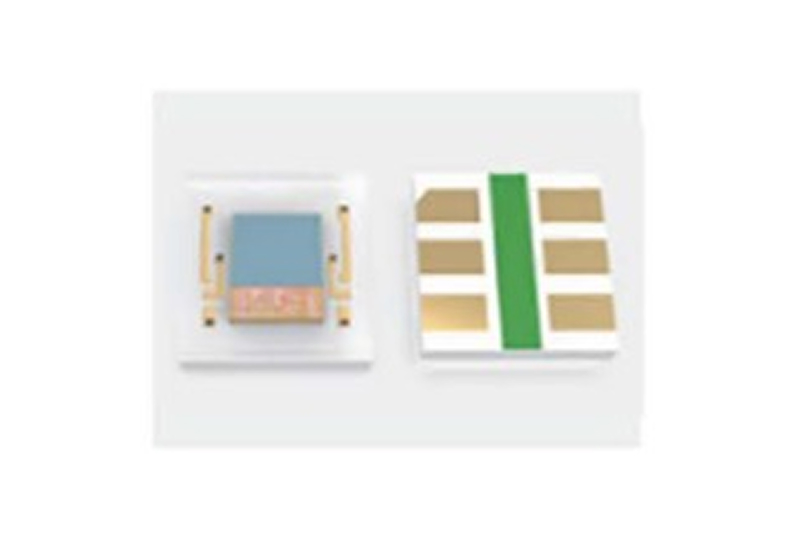

این قطعه یک Photo IC (Optoelectronic Integrated Circuit) کوچک و پرسرعت است که اجزایی مانند فوتودیود (PD)، تقویت‌کننده ترانس‌ایمپدانس (TIA)، تقویت‌کننده قابل تنظیم (CGA)، فیلتر میان‌گذر (BPF) و مدار مقایسه‌گر را در یک تراشه مجتمع کرده است. این ساختار باعث می‌شود سیگنال نوری از نویز محیطی تفکیک شده و دقت تشخیص به شکل محسوسی افزایش یابد.

ویژگی های محصول

برندها	Solvay

خرید PREMA PCC4330R از نمایندگی رسمی در ایران!

همین حالا محصول اورجینال و باکیفیت PREMA PCC4330R را از شرکت اول روانکار سار تهیه کنید و از پشتیبانی فنی تخصصی و مشاوره حرفه‌ای برای انتخاب مناسب‌ترین گزینه بهره‌مند شوید. با یک تماس ساده، تجهیزات حساس خود را با بهترین روانکار محافظت کنید.

PREMA PCC4330R چگونه کار می‌کند؟

برخلاف فوتودیودهای معمولی که تنها نور را دریافت می‌کنند، PCC4330R یک سیستم کامل پردازش سیگنال نوری محسوب می‌شود.
فرآیند عملکرد به این صورت است:

فوتودیود داخلی نور را دریافت می‌کند.
سیگنال توسط TIA تقویت می‌شود.
نویزهای محیطی توسط فیلترهای داخلی حذف می‌شوند.
مدار کنترل بهره، حساسیت سنسور را تنظیم می‌کند.
در نهایت خروجی دیجیتال یا آنالوگ برای کنترلر یا PLC ارسال می‌شود.

این ساختار باعث عملکرد پایدار حتی در محیط‌هایی با نور مزاحم یا شرایط نوری متغیر می‌شود.

مهم‌ترین مزایای PREMA PCC4330R

تشخیص دقیق نور در فواصل مختلف

امکان تنظیم حساسیت باعث می‌شود این تراشه در کاربردهای کوتاه‌برد و میان‌برد عملکرد مناسبی داشته باشد.

سرعت پاسخ بالا

بر اساس اطلاعات منتشرشده، PCC4330 قادر است سیگنال‌های نوری با فرکانس‌های بالا را پردازش کند و برای کاربردهای صنعتی پرسرعت مناسب است.

حذف نور مزاحم محیط

وجود فیلترهای داخلی و معماری پردازش سیگنال موجب کاهش تأثیر نور محیط، نور خورشید و منابع نوری ناخواسته می‌شود.

ابعاد بسیار کوچک

طراحی SMD و اندازه فشرده این قطعه امکان استفاده در تجهیزات کوچک و طراحی‌های با محدودیت فضا را فراهم می‌کند.

خروجی‌های متنوع

قابلیت ارائه خروجی آنالوگ و دیجیتال انعطاف‌پذیری بالایی برای طراحان سیستم‌های الکترونیکی ایجاد می‌کند.

کاربردهای اصلی PCC4330R

سنسورهای نوری صنعتی

سنسورهای عبوری (Through Beam)
سنسورهای بازتابی
سنسورهای تشخیص حضور قطعه
سنسورهای شمارش قطعات

تجهیزات ایمنی صنعتی

پرده‌های نوری (Light Curtain)
موانع نوری (Light Barrier)
سیستم‌های حفاظتی خطوط تولید

اتوماسیون کارخانه

تشخیص موقعیت
کنترل حرکت
سیستم‌های اندازه‌گیری

تجهیزات ارتباط نوری

انتقال داده مبتنی بر نور
سیستم‌های ارتباط مادون قرمز
تجهیزات اپتوالکترونیکی

تجهیزات هوشمند

دستگاه‌های تشخیص فاصله
سنسورهای حضور
تجهیزات الکترونیکی پیشرفته

چرا PCC4330R نسبت به استفاده از فوتودیود معمولی برتری دارد؟

ویژگی	فوتودیود معمولی	PREMA PCC4330R
دریافت نور	✓	✓
تقویت سیگنال	نیاز به مدار خارجی	داخلی
حذف نویز	نیاز به طراحی مجزا	داخلی
تنظیم بهره	خارجی	داخلی
خروجی آماده پردازش	محدود	بله
ابعاد مدار نهایی	بزرگ‌تر	بسیار کوچک‌تر

به همین دلیل بسیاری از تولیدکنندگان تجهیزات سنسور نوری ترجیح می‌دهند از Photo ICهای مجتمع مانند PCC4330R استفاده کنند تا طراحی مدار ساده‌تر، پایدارتر و کم‌هزینه‌تر شود.

صنایع استفاده‌کننده از PREMA PCC4330R

اتوماسیون صنعتی

کارخانه‌های تولیدی، خطوط مونتاژ و تجهیزات کنترل فرآیند.

صنایع رباتیک

تشخیص موقعیت، فاصله و حضور قطعات.

تجهیزات پزشکی

دستگاه‌های اندازه‌گیری و سنجش نوری.

صنایع الکترونیک

طراحی سنسورهای نوری و سیستم‌های اپتوالکترونیکی.

تجهیزات حمل‌ونقل هوشمند

سیستم‌های تشخیص عبور، شمارش و ایمنی.

مزیت اقتصادی استفاده از PCC4330R

استفاده از یک Photo IC مجتمع باعث کاهش تعداد قطعات روی برد، کاهش فضای PCB، افزایش قابلیت اطمینان مدار و کاهش هزینه مونتاژ می‌شود. همچنین به دلیل وجود تقویت‌کننده و فیلتر داخلی، زمان طراحی محصول نهایی نیز به شکل محسوسی کاهش پیدا می‌کند.

تأمین و خرید PREMA PCC4330R
در صورت نیاز به خرید PREMA PCC4330R، دریافت مشخصات فنی، دیتاشیت، مشاوره طراحی و استعلام قیمت، می‌توانید از خدمات شرکت اول روانکار سار استفاده کنید.
اول روانکار سار علاوه بر تأمین مواد شیمیایی و محصولات تخصصی صنعتی، امکان تأمین قطعات اپتوالکترونیک، سنسورهای نوری، Photo ICها و قطعات تخصصی مورد استفاده در صنایع الکترونیک و اتوماسیون را از منابع معتبر بین‌المللی فراهم می‌کند.
